(En el interruptor debemos colocar lo blanco para abajo).
Schneider.
(En el interruptor debemos colocar lo rojo para arriba).
Simon.
(En el interruptor debemos colocar lo rojo para abajo).
Sensor de movimiento
(Es como un interruptor que se cierra cuando hay movimiento)

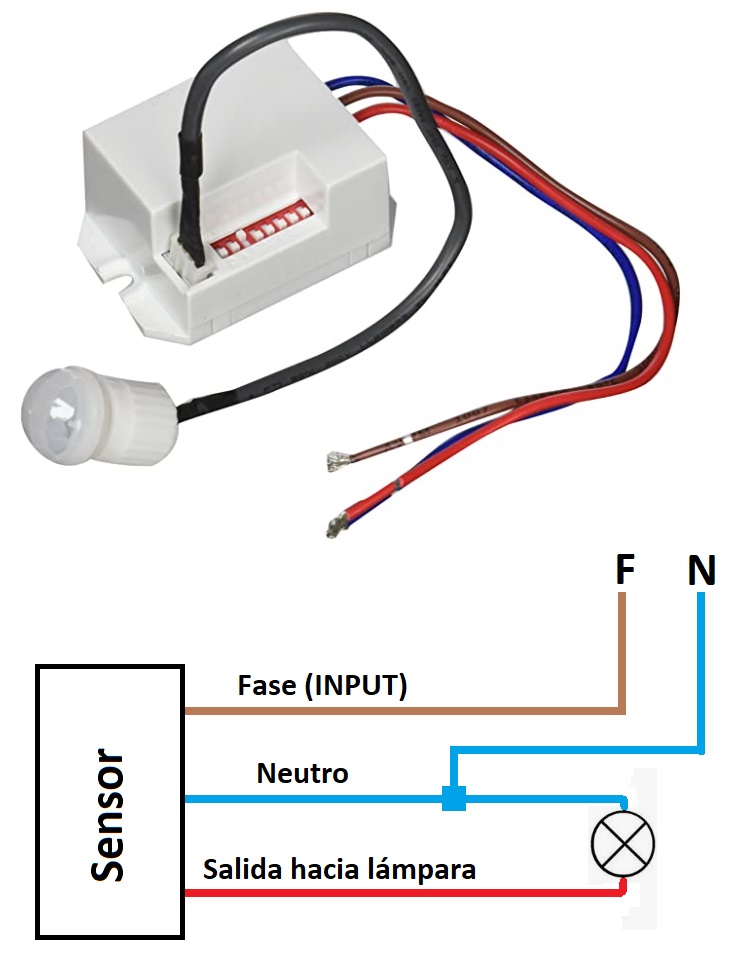

Esquema Sensor con conmutador.
La idea de instalar un conmutador es poder elegir si queremos que funcione el sensor (apando la luz paso el tiempo programado) o por el contrario, dejar la luz fija. Esto puede ser útil si tenemos un cuarto gobernado por un sensor en el que estamos mucho tiempo y se nos apaga la luz y tenemos que estar moviéndonos para que se vuelva a encender, de esta manera podemos "desactivar" el sensor.
Automático de Escalera.
Para la instalación del automático de escalera a 3 hilos solo necesitaremos obviamente 3 cables, neutro que es común a las lamparas y a los pulsadores, salida de pulsadores (4) y el vuelta de las lamparas (3).
Interruptor horario
Schneider única
Simón 27
Niessen Zenit
Schneider única
Instalación, tubos LED.
Medida (60, 120 y 150 CM).
Para sustituir un tubo fluorescente por un tubo led, necesitaremos modificar el cableado de la pantalla. Aprovechando los cables del extremo derecho (según la foto de abajo) ya que los cables del extremo izquierdo son imposibles de usar, ya que uno de ellos esta conectado de forma interna al cebador como se aprecia en la segunda foto.
Forma correcta de dividir el espacio entre lamparas.
Lo primero que tenemos que hacer es medir el espacio total (4.2 metros), restarle el espacio que ocupan las pantallas (1,2 metros, es decir 60cm de una pantalla y 60cm de otra). Por lo tanto 4,2m - 1,2m = 3 metros.
Ese resultado (3 metros) es el espacio que queda disponible, ahora lo dividimos entre los huecos que hay entre pantallas y nos da 1 metro de la pared al borde de la pantalla.
Forma incorrecta de dividir el espacio. (Solo valido para downlight o lamparas pequeñas).
Cuando queremos dividir el espacio para colocar downlight solemos dividir el espacio total (en este caso 4,2 metros) entre 3 (ya que queremos colocar 2 lamparas) y así quedan equidistantes.
Sin embargo si analizamos bien la foto, veremos que si dividimos 4,2 metros entre 3 nos dara 1,4 metros el eje de la pantalla. Como las pantallas son de 60 cm, debemos restarle 30 cm a 1,4 metros, esto nos da 1,10 metros de la pared al borte de la luminaria. El problema es evidente cuando nos damos cuenta que solo tenemos 80 cm del borde de una luminaria al borde de la otra. Ya que de eje a eje tenemos 1,4 metros, a esto tenemos que restarle 30 cm de una pantalla y otros 30 cm de la otra pantalla, quedándose en 80 cm.
Circuitos.
Electrificación básica.
Consta de los siguientes circuitos.
C1 Iluminación (10A) Máximo 30 puntos
C2 Tomas de corriente (16A) Máximo 20 tomas.
C3 Cocina y horno (25)
C4 Lavadora (16A)
C4 Lavavajillas (16A)
C4 Termo eléctrico (16A)
C5 Tomas de corriente de baño y cocina (16A) Máximo 6 tomas.
Electrificación elevada.
La potencia a prever no será inferior a 9200W. (ITC-BT-10).
Superficie útil de la vivienda superior a 160m2.
Se prevé la utilización de los siguientes circuitos
C6 Circuito adicional del tipo C1. (10A).
C7Circuito adicional del tipo C2. (16A).
C8 Calefacción. (25A).
C9 Aire acondicionado (25A).
C10 Secadora (16A).
C11 Automatización (10A).
C12 Circuitos adicionales para C3, C4 O C5
Protecciones.
A parte de los magnetotérmicos destinados a cada uno de los circuitos anteriormente descritos, se instalara un I.G.A, un diferencial cada 5 circuitos y el protector contra sobretensiones.
Los enchufes del circuito C5 se colocaran a 0,5 m del fregadero y de la encimera de cocción o cocina. ITC 25.
El cuadro eléctrico se situara lo mas cerca posible del punto de entrada de la derivación individual en el local o vivienda.
En viviendas, la situación del cuadro deberá situarse junto a la puerta de entrada y no podrá colocarse en dormitorios, baños, etc.
La altura del cuadro estará comprendida entre 1,4 y 2 m desde el nivel del suelo para viviendas. En locales comerciales, la altura mínima será de 1 m desde el nivel del suelo.ITC 17.
Prohibido instalar nada a menos de 30 centímetros del techo y suelo.
Prohibido instalar nada a menos de 20 centímentros de ventanas, puertas y esquinas.
Balasto electrónico

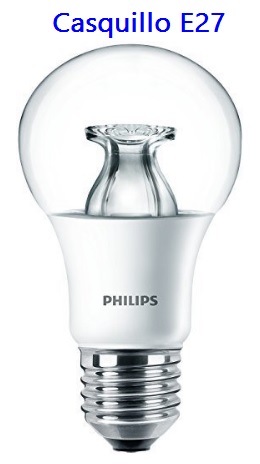

Lúmenes y Potencia.
Temperatura (Grados Kelvin).
Luz Cálida recomendada en Dormitorios y Salas de Estar. Luz Neutrarecomendada en baños y cocinas. Luz Friarecomendada en oficinas, salas de estudio, garajes, trasteros.
Protector de Sobretensiones
En este caso, el diferencial se encarga de desconectar la instalación cuando se trata de una sobretension permanente.
Cebador Averiado: Cuando se ve una luz en los extremos del tubo pero el tubo no acaba de encenderse se ha de sustituir el cebador. Esto ocurre porque al estar averiado el cebador, no existe la chispa necesaria en el interior de la lámpara para que esta se pueda llegar a encender.
El cebador puede adoptar dos posiciones, abierto o cerrado. Si el cebador inicialmente no se cierra, el tubo no se encenderá. Por el contrario si el cebador es incapaz de abrirse una vez en funcionamiento el tubo, se podrá apreciar como los filamentos de los extremos del tubo presentan un estado de incandescencia. El cebador debe guardar relación con la potencia del tubo fluorescente, si colocamos un cebador de más potencia el tubo probablemente no funcione.
Por la proximidad que existe entre las placas, se genera una chispa, esta chispa calienta el gas argón o neón lo que hace que la placa bimetalica haga contacto.
Desgaste de los tubos fluorescentes: Presenta dificultad para encenderse y una coloración negra en los extremos de los mismos. Siempre que se sustituya una lámpara fluorescente es aconsejable que se sustituya también el cebador. En el caso de que el filamento o los filamentos se hayan roto, el tubo tampoco enciende. Comprobar continuidad con un polimetro.
Se escucha un ruido eléctrico: Si hay ruido la reactancia está funcionando mal, deberemos revisar las conexiones por si estuvieran mal conectadas. Si persiste deberemos comprobar la potencia máxima de la reactancia, puede que se inferior a la requerida por el tubo. Comprobaremos el tubo y compraremos la reactancia con potencia especificada.
Reactancia deteriorada: Es muy importante que de todos los tornillos de la regleta de conexiones solo se manipulen los más lejanos al bobinado. Pueden darse dos casos en función de la reacción del tubo al conectarlo a red. En ambos casos la reactancia será el elemento a sustituir:
Si el cebador ha sido sustituido recientemente y el fluorescente no hace nada quiere decir que el bobinado de la reactancia está cortado (no tiene continuidad y medimos una resistencia infinita cuando lo normal es que aparezca una resistencia mensurable).
Si los tubos se estropean sistemáticamente eso quiere decir que hay un defecto de aislamiento entre las espiras de la reactancia (hay continuidad en los extremos del bobinado).
En este último caso nos podemos encontrar que se estropeen rápidamente todos los tubos que montemos. En las reactancias electrónicas verificaremos del mismo modo la falta de tensión o una tensión anómala.
1. ¿Cuándo se considera que una vivienda debe tener grado de electrificación elevado? - Si la superficie útil de la vivienda es superior a 160 m2. - Si está prevista la instalación de aire acondicionado, calefacción eléctrica, sistemas de automatización o secadora. - Si el número de puntos de alumbrado es superior a 30. - Si el número de puntos de tomas de corriente de uso general (C2) es superior a 20. - Si el número de puntos de tomas de corriente de cuartos de baño y auxiliares de cocina (C5) es superior a 6.
2. ¿Cada cuántos circuitos habrá que colocar un interruptor diferencial?
Por cada cinco circuitos ha de colocarse un interruptor diferencial? 3. En una centralización de contadores, ¿Qué tipo de conductores utilizaremos y de qué sección mínima serán? De 6mm2 de sección mínimo, de tensión 450/750 V y de clase 2, no propagadores de incendios y con emisión de humos y opacidad reducida.
ITC 07 Redes subterráneas para distribución en baja tensión. ¿Cual es la intensidad de cortocircuito que debe soportar durante 1 segundo un cable de cobre con aislamiento de PVC, de 25 mm2, en instalación enterrada?
Pagina 157 del reglamento.
Tabla 17. Densidad de corriente de cortocircuito, en A/mm2, para conductores de cobre.
Respuesta: La Densidad de corriente sera de 115, multiplicada por la sección del cable = 2875 A.
ITC 21 - Tubos o canales protectoras. En una caja de registro se introducen 2 tubos de 13 mm y otro de 16 mm. ¿Cual debe ser la profundidad mínima de la caja?
El apartado 2.1 indica que la profundidad sera al menos igual al diámetro del tubo mayor más un 50% del mismo, con un mínimo de 40 mm. Por lo tanto el 50% de 16 mm es 8 mm + 16 mm = 24 mm, mínimo 40 mm. ITC 28 Instalaciones en locales de publica concurrencia. ¿En una zona de hospitalización de 800m2, se desea instalar un alumbrado de emergencia con lámparas incandescentes cuyo rendimiento luminoso es de 150 Lm. Sabiendo que están alimentadas desde una fuente centralizada, ¿cuantas lámparas y circuitos deberán instalarse?
- Flujo necesario: 5 Lm/m2 x 800m2 = 4000 Lm
- Número total de luminarias: 4000 Lm / 150 Lm = 26, 66 Luminarias
Segun la ITC 28, 3.4.2 Luminaria alimentada por fuente central, una misma línea no podrá alimentar mas de 12 puntos de luz. Por lo tanto, necesitamos 3 circuitos de 9 luminarias cada linea.
- Separacion entre luminarias: 4 x h, donde: h = altura de ubicacion de las luminarias (comprendida entre 2 y 2,5 m de altura).
Separacion entre luminarias: 4 x 2,5 m = 10 m
ITC 28 Instalaciones en locales de publica concurrencia. En unas instalaciones deportivas de 10.000 m2 de superficie, se dese ralizar el alumbrado de emergencia, por fuente central, con focos de cuerzo-iodo de 250 w cada uno a 230V. Sabiendo que se requiere conseguir una iluminancia de 5 Lux y que cada foco proporciona 500 lúmenes, ¿cuántas lámparas y líneas deberán instalarse?
- Flujo necesario: 5 Lm/m2 x 10.000m2 = 50000 Lm
- Número total de luminarias: 50000 Lm / 500 Lm = 100 Luminarias
100 Luminarias / 12 Luminaras maxima por linea = 8,3 Luminaria por linea.
8,33 x 12 = 99,96 luminarias.
ITC 28 Instalaciones en locales de publica concurrencia.
Una zona considerada de alto riesgo, con una superficie de 80m2, tiene una iluminancia de 500 lux con el alumbrado ordinario. Queremos instalar el alumbrado de seguridad con equipos autónomos que proporcionana 150 lúmenes cada uno. ¿Cuántos equipos deberemos instalar?
Segun la ITC 28, 3.1.3 Alumbrado de zonas de alto riesgo dice: El alumbrado de las zonas de alto riesgo debe proporcionar una iluminancia minima de 15 lux o el 10% de la ilumancia normal, tomando siempre el mayor de los valores.
* 10% de 500 lux = 50 lúmenes
- Flujo necesario: 50 Lm/m2 x 80m2 = 4000 Lm
- Número total de luminarias: 4000 Lm / 150 Lm = 26, 66 Luminarias
ITC 28 Instalaciones en locales de publica concurrencia. Un local de publica concurrencia se quiere dotar de alumbrado de emergencia mediante aparatos, alimentados desde fuente central, cuyo rendimiento luminosos es de 90 lúmenes. Sabiendo que el local tiene una superficie de 874 m2 y que se quiere obtener una iluminancia de 5 Lux, como minimo ¿cuantos circuitos sera preciso instalar?
- Flujo necesario:5 Lux por m2 x 874 m2 = 4370 lumenes.
- Número total de luminarias: 4370 Lm / 90 Lm = 49 Luminarias
Segun la ITC 28, 3.4.2 Luminaria alimentada por fuente central, una misma línea no podrá alimentar mas de 12 puntos de luz. Se necesita por lo tanto 5 Circuitos o lineas de 10 luminarias cada una.
ITC 47 Instalaciones de receptores. Motores.
Un motor trifásico de corriente alterna con un coseno de 0,78, conectado a 400 V, consume 12 A a plena carga. ¿Cuál es la intensidad máxima que puede consumir en el arranque?
√3 x 400 x 12 x 0,78 = 6484,79 W. En la ITC 47, punto 6, sobreintensidad de arranque, tabla 1:
Según la potencia nominal de nuestro motor, deberemos multiplicar 12 A x 2 = 24 A
ITC 47 Instalaciones de receptores. Motores. ¿Que intensidad máxima podrá consumir en el arranque un motor de ascensor, de 5 CV de potencia en corriente alterna trifasica de 400V, cuyo coseno es de 0,78?
5 CV x 736 w = 3680 W
En la ITC 47, punto 6, sobreintensidad de arranque, dice que los motores de ascensores debe multiplicarse la potencia por 1,3. 3680 W x 1,3 = 4784 W
I = 4784 W /√3 x 400 x 0,78 = 8.85 A Segun la Tabla 1 de la ITC 47, debemos multiplicar 8.85 x 3 = 26,5 A
Contador de Telegestion.
Ver potencia consumida.
Mantenemos pulsado el botón amarillo y nos aparece la siguiente pantalla:
Damos un pulso corto al botón amarillo y entramos en CTT (Contratos). Para entrar en CCT hay que mantener pulsado el botón amarillo.
Dentro de aquí, buscamos los tres cierres.
Entramos en cada cierre manteniendo pulsado el botón amarillo.
Ahora buscamos el apartado donde aparecen los kW, en este caso 2,7 KW es la potencia máxima registrada en un mes.
También podemos conocer nuestra potencia contratada, la cual aparece después del Cierre 3.
El Contador de Telegestion permite medir tension e intensidad.
Mantenemos pulsado el botón amarillo y nos aparece la siguiente pantalla:
Con un pulso corto navegamos por el menú hasta encontrar INFO, para entrar aqui mantenemos pulsado el botón amarillo.
Ahora buscamos el apartado V INST. y entramos.
Nos aparece la Tensión.
Pulso corto y aparece la Intensidad.
Contador de Telegestion, desactivar el Led rojo.
Mantenemos pulsado el botón amarillo y nos aparece la siguiente pantalla:
Con un pulso corto navegamos por el menú hasta encontrar INFO, para entrar aqui mantenemos pulsado el botón amarillo.
Ahora buscamos L44 - LED y entramos.
Tan solo queda desactivar el Led que esta ON, ponerlo en OFF.
Temperatura de color e Indice de Reproducción Cromática (IRC) Para ayudarle a elegir la lámpara que se ajusta a sus necesidades, debe saber que los fabricantes utilizan un código de 3 dígitos, que generalmente viene indicado tras la potencia en la nomeclatura de la lámpara:
El Índice de Reproducción Cromática y la Temperatura de Color vienen indicados según la Norma Europea por el código que aparece tras la potencia en la nomenclatura de la lámpara. Ejemplo: COREPRO LEDTUBE 1200MM 20W 865 El primer dígito: 8 ( del código "865"), indica que el "Indice de Reproducción Cromática de la lámpara, es entre 80 y 89 Ra. Lo que significa que los colores de los objetos iluminados con este tipo de luz, serán muy próximos a los que veríamos bajo la luz natural.
El índice de reproducción cromática (IRC) es una medida de la capacidad que una fuente luminosa tiene para reproducir fielmente los colores de varios objetos en comparación con una fuente de luz natural o ideal. Las lámparas con un IRC elevado se utilizan donde son importantes los colores, como en tiendas de ropa, fotografía o cine. El Indice de Reproducción Cromática se mide en Ra, y se obtiene como una nota de examen, donde un 100 Ra significa que todos los colores se reproducen perfectamente, y conforme nos vamos alejando de 100 Ra, podemos esperar mayor dispersión sobre todos los colores. En función del Ra, podemos esperar la siguiente fiabilidad: Ra < 60 pobre 60 < Ra < 80 buena 80 < Ra < 90 muy buena
90 < Ra < 100 excelente Los dos siguientes dígitos: 65 ( del código "865" ), hacen referencia a la Temperatura de Color, en este caso 6500K.
El color de la temperatura se mide en Kelvin (K). Las lámparas de colores "blanco cálido" o "blanco suave" (2700 K – 3000 K) proporcionan un color similar al de las lámparas incandescentes, algo amarillenta, en apariencia. Las lámparas "blanca", "blanca brillante" o "blanco medio" (3500 K) producen una luz blanca-amarillenta, más blanca que la de una lámpara incandescente pero aún considerada como "cálida". Las lámparas blanco frío (4100 K) emiten un blanco más puro pero aún algo azulado, y las llamadas daylight (luz de día, de 5000 K a 6500 K idealmente) emiten un brillo blanco, al emitir un espectro correspondiente a la temperatura del sol (~6500 K). Para las aplicaciones generales de iluminación de interior, se divide la luz en tres clases de color: Blanco cálido o Warm White (Tc < 3.300 K) Blanco neutro (3.300K < Tc < 5.000 K) Luz fría o Cool White (Tc > 5.000 K)
En este ejemplo vamos a realizar una curva de 90°:
Para las curvas de 90° yo tengo preparadas unas medidas “pre-cableadas”. (Todas las medidas son en mm):
Para el ejemplo vamos a hacer una curva de 90° en una bandeja de 200.
El marcado de la bandeja sería así, (¡¡OJO!! Como la bandeja se marca del revés, hay que presentarla mentalmente en el sitio, si no la curva saldrá para el lado contrario):
Podemos ver gracias a la tabla, de donde salen las medidas de 80mm (valor de 0,4), 200mm (A) y 368 mm(B).

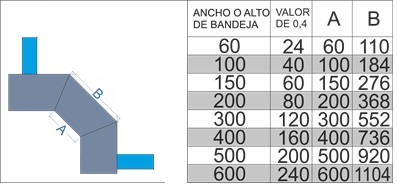

Otra tabla que podemos usar para las curvas es esta:
Y si la bandeja tiene ala la marcamos también por encima:
Y ya podemos cortar, solo lo imprescindible (Lo marcado en negro es lo que hay que eliminar) nunca cortar la bandeja hasta el punto que se separe.
Una vez cortado, si es bandeja metálica doblar con la mano, pero si es de plástico calentar con un decapador o soplete para que pliegue ella sola.
Una vez que este plegada unir las dos partes con trozos recortados para reforzarla, por el interior de la bandeja para que no se vea fea
Una de las tareas más utilizadas en las instalaciones eléctricas es el montaje de bandejas portacables, en este ejemplo voy a explicar cómo lo hago yo.
Para ello necesitamos la fórmula del triángulo rectángulo:
Tenemos que tener en cuenta que los dos catetos sean iguales, ya que si no es así no conseguimos que la hipotenusa este en 45°.
Lo necesitaremos cuando sea necesario calcular la hipotenusa y la formula es:
Y también necesitamos acordarnos de 0,4 x por la superficie a curvar para conseguir 45°
Por ejemplo 100*0,4=40
Supongamos que la bandeja es de 100, usamos la fórmula del 0,4
45°=0,4*100=40mm
Esto significa que tomando un punto de referencia, el cual es donde queremos empezar a curvar, marcamos 40mm a cada lado de ese punto de referencia, a ambos lados de la bandeja de igual manera, cortamos por las marcas y al plegar la bandeja conseguiremos los 45°.
Obviamente esto es artesanal, según Autocad esto mide 44,98°, pero depende de lo finos que seamos al cortar medirá algunos grados más o menos.
En el primer ejemplo vamos a realizar un cambio de nivel (También se puede usar para hacer curvas de 90°):
Para realizar el cambio de nivel con la fórmula del triángulo rectángulo, tenemos que tener en cuenta que dejar la misma separación entre la altura y el largo, ya que si no es así no conseguimos que la hipotenusa este en 45° y no valdrá la fórmula del 0,4.
Si instalamos los soportes antes de realizar la curva tenemos que instalarlos un poco hacia detrás de donde vaya a quedar la curva, por tener un poco de margen de error.
Comenzamos calculando la distancia entre curvas (Hipotenusa “A”) sabemos el desnivel (Cateto “B”) es de 1000mm y cómo hemos dicho que para que esto funcione la distancia (Cateto “C”) será igual al desnivel.
A=√B²+C² A=√1000²+1000²=1414,213562373095mm
Habiendo calculado la hipotenusa marcamos la bandeja para que quede donde queremos, en nuestro caso supongamos que ya tenemos puesta la bandeja anterior que viene en línea recta y nos queda a 1000mm del punto en el que queremos que quede la curva (en este caso al hacer el cambio de nivel la bandeja pierde 80mm de longitud).
El marcado de la bandeja sería así:
Y ya podemos cortar, solo lo imprescindible (Lo marcado en negro es lo que hay que eliminar) nunca cortar la bandeja hasta el punto que se separe, hay que llevar mucho cuidado con el corte de la derecha para que no se parta la bandeja.
Una vez cortado, si es bandeja metálica doblar con la mano, perro si es de plástico calentar con un decapador o soplete para que pliegue ella sola.
Una vez cortado, si es bandeja metálica doblar con la mano, perro si es de plástico calentar con un decapador o soplete para que pliegue ella sola.
Una vez que este plegada unir los laterales con trozos recortados para reforzarla, por el interior de la bandeja para que no se vea fea
Y ya hemos terminado.
https://dyaii.es/como-curvar-bandeja-portacables/

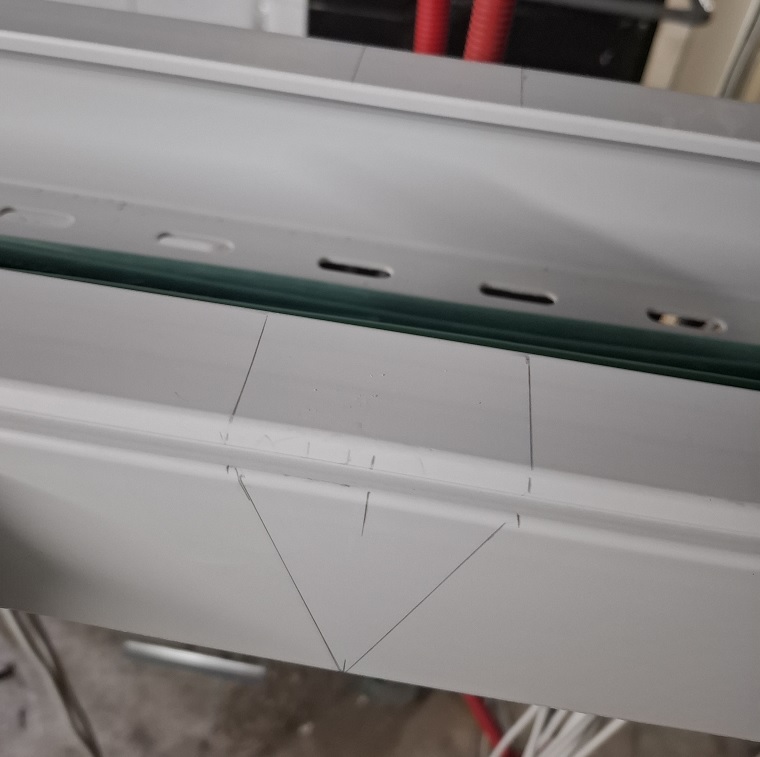

Cortar la canaleta para saltar un obstáculo con la canaleta.
